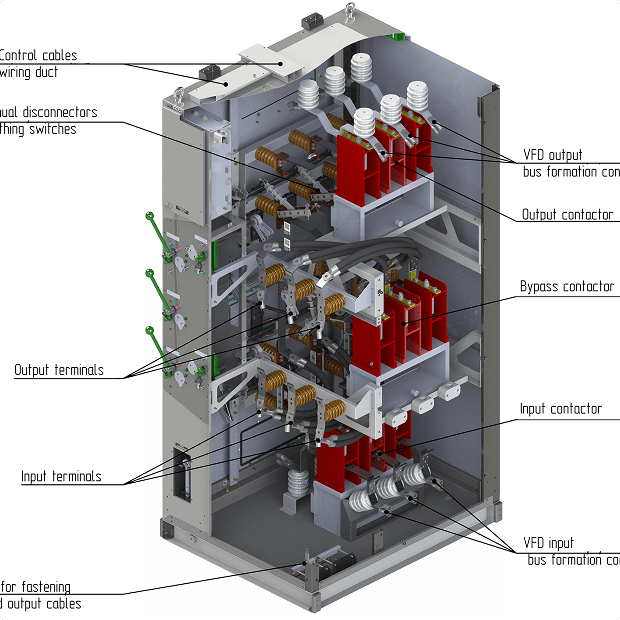

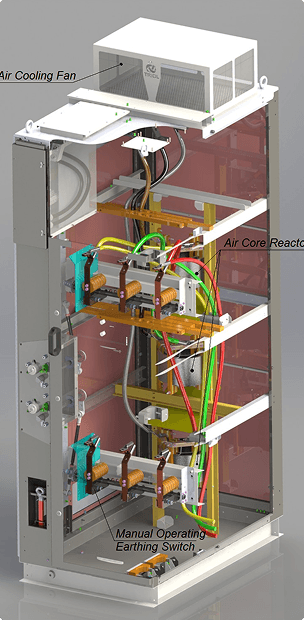

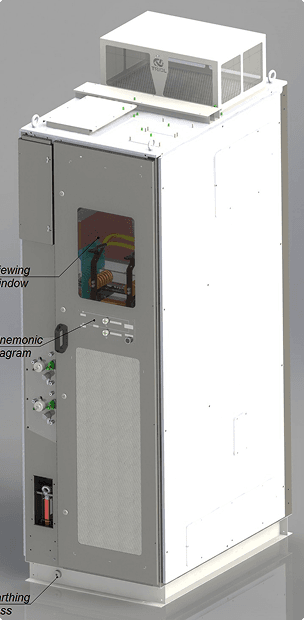

كما ذكرنا سابقاً، تتخصص شركة تريول في توفير حلول معقدة في مجال التحكم في تردد الوحدات القوية التي تعمل بمحركات كهربائية حثية ومتزامنة. ### تقدم هذه المقالة إجابات للأسئلة التالية: 1. ما هو الحل المعقد في مجال التحكم في التردد؟ 2. ما هو الفرق الرئيسي بينه وبين الحل غير المعقد؟ 3. ما هي فائدة استخدام الحل المعقد للمستهلك؟ ## ما تقدمه شركة Triol كحل معقد: الحل المعقد من Triol عبارة عن مجموعة من أدوات الأجهزة والبرامج التي تُمكّن المستهلك من حل التحدي بشكل كامل، بأقل تكلفة ممكنة، دون استخدام معدات أو حلول تقنية أخرى من شركات مصنعة خارجية. جوهر الحل المعقد لشركة Triol Corporation لـ [ AT27 VFD تُوفر شركة Triol Corp. (https://www.triolcorp.eu/products/triol-at27) ليس فقط محول التردد المتغير (VFD)، بل أيضًا المعدات ذات الصلة التالية: ### خزائن التبديل CB27 المصممة لـ: - تشغيل دوائر الإدخال والإخراج لمحول التردد المتغير AT27. - تجاوز محول التردد المتغير لتشغيل المحرك من مصدر الطاقة الرئيسي، عند إخراج محول التردد المتغير للصيانة أو الإصلاح الدوري. ### خزانة المفاعل CB27 للحد من تيار خرج محول التردد المتغير AT27 عند التحويل المتزامن للمحرك من محول التردد المتغير إلى مصدر الطاقة الرئيسي والعكس (التحويل المتزامن من مصدر الطاقة الرئيسي إلى محول التردد المتغير). ### خزانة مرشح الموجة الجيبية للخرج CB27 لتوفير موجة جيبية مثالية لجهد وتيار خرج محول التردد المتغير AT27 (نسبة التشوه التوافقي الكلي أقل من 2%). ### طقم التركيب، وهو عبارة عن مجموعة من كابلات التحكم ووصلات الطاقة لتوصيل محول التردد المتغير AT27 بخزائن التبديل. ### لوحة التحكم عن بُعد RC27 مصممة للتحكم عن بُعد في أوضاع التشغيل، وعرض القيم الحالية للمعلمات وحالة محول التردد المتغير AT27. ### لوحة الأتمتة SC27 مُخصصة لتنظيم الصيانة الآلية لقيم المعلمات التقنية، وتنظيم حماية المعدات التقنية، والتحكم في معدات التبديل الخارجية، والتواصل مع نظام التحكم الآلي (ACS). ## تتيح لك مجموعة المعدات المذكورة أعلاه ما يلي: 1. توصيل العدد المطلوب من المحركات، سواءً للتحكم في التردد أو للتشغيل المباشر، بنقاط التوصيل الموجودة في لوحة مفاتيح الجهد المتوسط. 2. تقليل مساحة المكان اللازمة لوضع المعدات المطلوبة بفضل التكامل العالي لأجهزة التبديل في خزائن CB27. فعلى سبيل المثال، تتيح لك خزانة CB27 بعرض واجهة 1000 مم وضع ما يصل إلى ثمانية أجهزة تبديل (موصلات، فواصل، مفاتيح تأريض)، بينما تحتوي لوحات المفاتيح القياسية على 1 إلى 3 أجهزة تبديل بسعر مماثل لسعر خزانة CB27. 3. الاستغناء عن وحدة تحكم منطقية قابلة للبرمجة (PLC) خارجية للتحكم في لوحات التوزيع بفضل وظيفة التوصيل والتشغيل المدمجة في محرك AT27، والتي تتيح تحديد تكوين قسم الطاقة في الحل المتكامل. 4. تجنب التكاليف الإضافية والأخطاء في تصنيع وصلات كابلات الطاقة وكابلات التحكم الخارجية للوحات التوزيع. 5. تحييد تأثير محرك التردد المتغير AT27 على المحركات ذات الدوار المصنوع بالكامل من المعدن المطروق، وتأثير خطوط الكابلات الطويلة (أكثر من 1000 متر) على عزل المحركات. 6. التخلص من ارتفاعات التيار المفاجئة أثناء العمليات العابرة عند نقل المحرك من محرك التردد المتغير إلى التيار الكهربائي الرئيسي أو العكس. 7. توفير التحكم والصيانة المحليين للمعايير التقنية دون الحاجة إلى نظام تحكم آلي خارجي. هذه المزايا تميز حل Triol المتكامل عن الحلول المتعلقة بتزويد محرك التردد المتغير فقط، والتي لا تحل مشكلة المستخدم النهائي بشكل كامل دون إجراء أعمال إضافية. ## بحسب الغرض، تتضمن خزائن CB27 ما يلي: 1. خفض تكاليف التحديث والتطوير لأنظمة التبديل. 2. خفض تكاليف الإنشاءات الرأسمالية. 3. خفض تكلفة التركيبات الكهربائية. 4. إلغاء التكاليف المرتبطة باستبدال المحركات القديمة ذات العزل المتآكل. 5. خفض أو إلغاء التكاليف الإضافية للأتمتة. هذه المزايا تميز حل Triol المتكامل عن الحلول المتعلقة بتوفير محولات التردد المتغيرة فقط، والتي لا تحل مشكلة المستخدم النهائي بشكل كامل دون إجراء أعمال إضافية. ### خزانة التبديل CB27: - ما يصل إلى ثلاثة موصلات فراغية: مدخل، مخرج، تجاوز، أو ما يصل إلى قاطعين دائرة فراغيين قابلين للسحب بجهد تشغيل للدوائر الرئيسية من 3.3 كيلو فولت إلى 11 كيلو فولت، بتيار مقنن 630 أمبير، ولكن بناءً على طلب العميل، من الممكن تصميمها لتيارات 1000 أمبير و1600 أمبير، - أطراف إدخال وإخراج، - فواصل يدوية ومفاتيح تأريض، - مانع للصواعق، - قناة أسلاك كابلات التحكم. ### خزانة مفاعل CB27 وخزانة مرشح الموجة الجيبية CB27: - مفاعلات، - مجموعات مكثفات (فقط لخزانة مرشح الموجة الجيبية للإخراج)، - مفاتيح تأريض يدوية، - مروحة تبريد. يتراوح جهد التشغيل للدوائر الرئيسية لخزائن المفاعل ومرشح الموجة الجيبية من 3.3 كيلو فولت إلى 11 كيلو فولت، وتصل قدرة خرج محول التردد المتغير إلى 8000 كيلو واط. وتراعي شركة تريول متطلبات العملاء عند تنفيذ المعدات المشتراة. ### لهذا الغرض، تم توفير الخيارات التالية في تصميم CB27: - أقفال كهرومغناطيسية للفواصل اليدوية - قفل الأبواب بأقفال كهرومغناطيسية - حماية من القوس الكهربائي تعتمد على الثايرستورات الضوئية - غلاف IP31 / IP42 / IP66 ### لوحة التحكم عن بُعد RCP27 تُعد لوحة التحكم عن بُعد (RCP) من سلسلة RC27 مكونًا هامًا في الحل المتكامل لاستخدام محولات التردد المتغيرة AT27. يتيح التحكم عن بُعد التحكم في محول التردد المتغير AT27 مباشرةً من مكان عمل المشغل، مما يوفر راحةً كبيرةً لفريق الصيانة. لا تقتصر وظيفة لوحة التحكم عن بُعد على ضبط المعايير التقنية والتحكم في بدء تشغيل وإيقاف محول التردد المتغير AT27 فحسب، بل تعرض أيضًا المعلومات الحالية حول حالة العملية التقنية ومعايير محول التردد المتغير AT27، مثل التيار والجهد وقدرة الخرج والتردد وعدد الدورات، بتنسيق سهل الاستخدام. بحسب متطلبات المستخدم النهائي، يمكن تصميم لوحة التحكم عن بُعد كلوحة أزرار ضغط مثبتة على الحائط أو قائمة على الأرض، أو كلوحة لمس ملونة. يمكن للوحة التحكم عن بُعد العمل في وقت واحد مع ستة محركات AT27، مع تسعة محركات لكل محرك. لا تتطلب واجهة المستخدم المريحة والبديهية تدريبًا خاصًا، وتوفر وصولًا متعدد المستويات إلى معلمات المستخدم الضرورية للإعداد والتشخيص وتشغيل المعدات. ### مثال على حل معقد لمحرك التردد المتغير AT27: على سبيل المثال، لنفترض تطبيق التحكم المتتالي في 6 وحدات ضخ من محرك تردد متغير واحد، مما يوفر التحكم في تردد المضخة المختارة، ونقل المحركات في وقت واحد من محرك التردد المتغير إلى الشبكة الرئيسية، ونقل المحركات من الشبكة الرئيسية إلى محرك التردد المتغير. يُمكن تحقيق هذا الحل المعقد بفضل استخدام محول التردد المتغير AT27 مع ثلاث لوحات تحويل، CB27-10 / 630 / 150-42، التي تعمل على توصيل خرج محول التردد المتغير AT27 بأحد المحركين، ولوحة المفاعل CB27-10 / 1M0 / 4P0-42 التي تُوفر محرك التيار المتردد AT27-1M0-10 / 10-ED010 عند نقل المحرك من محول التردد المتغير إلى التيار الرئيسي أو عند التحويل من التيار الرئيسي إلى محول التردد المتغير. تتوفر هذه اللوحات اختيارياً بغلاف IP42. كما يتضح من الحل المعقد، تظل جميع لوحات التوزيع التي تغذي المحركات مباشرةً من الشبكة الكهربائية قيد الاستخدام وفقًا للتصميم القديم؛ ولا يلزم سوى لوحة توزيع احتياطية إضافية واحدة، مصممة لتغذية محول التردد المتغير AT27. ولإنجاز هذه المهمة، استلزم الحل ثلاث خزائن توزيع CB27 وخزانة مفاعل واحدة. أما عند استخدام لوحات توزيع قياسية، فسيتطلب الأمر ست خزائن وخزانة مفاعل واحدة. وبحسب سلسلة لوحات التوزيع، قد تتراوح المساحة المفقودة في واجهة اللوحة من 600 إلى 3000 مم، مما يزيد تكاليف الإنشاء بشكل ملحوظ. ويُعد هذا الأمر بالغ الأهمية، خاصةً عندما تكون المساحة الحرة في الغرفة المخصصة محدودة للغاية، إذ قد يُجبر فقدان 100 مم إضافية على طول الواجهة المستخدم النهائي على بناء غرفة جديدة. تُقلل حلول شركة Triol من تكاليف العملاء فيما يتعلق بالأعمال المتعلقة بتوصيل المعدات الجديدة بلوحات التوزيع الموجودة، وتسمح بدمج التحكم في التردد في البنية التحتية الحالية للمؤسسة دون الحاجة إلى إعادة تصميم نظام إمداد الطاقة الحالي، مما يجعل هذه الحلول موثوقة للغاية وسهلة الصيانة. ## الخلاصة: تتيح حلول شركة تريول المتكاملة للتحكم في التردد، والمبنية على محرك التردد المتغير AT27، ليس فقط تقليل تكاليف تشغيل المعدات، بل أيضًا تحسين تكلفة امتلاكها، وحل المشكلات التي يواجهها المستخدم النهائي بشكل كامل دون الحاجة إلى معدات أو متخصصين من جهات خارجية. ولا تقتصر مقترحات شركة تريول للحلول المتكاملة لمشاكل المستخدمين النهائيين على الأمثلة المذكورة، فنحن نعمل باستمرار على توسيع نطاق المعدات المصنعة، مما يسمح لنا بتعزيز قدراتنا في حل المشكلات التقنية المعقدة لعملائنا.
